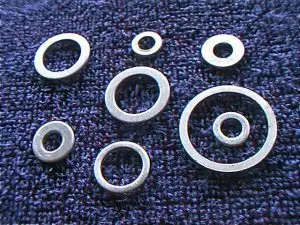

Arandelas Aluminio
Arandelas Fibra

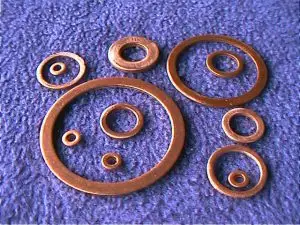

Arandelas Cobre
DIN 6797 J
DIN 6797 A
DIN 6797 V
arandela estrella din 6798 A
arandela estrella din 6798 V
arandela estrella din 6798 J

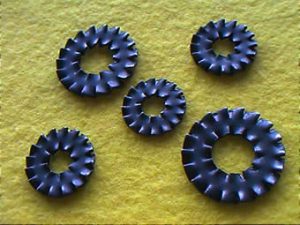

Doble dentado
Arandela grower

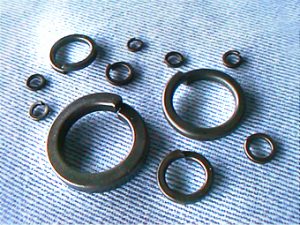

DIN 7980
DIN 6796
Resortes a Platillo DIN 2093

Muchas veces nos preguntamos, ¿Cual es la arandela apropiada para cada situación?

Aqui te cuento como podemos identificar la mejor arandela para el tipo de uso que va a llevar

La función principal que tienen estas arandelas es mantener firme al tornillo y evitar que este se afloje. Pero para ello debemos identificar cual va a ser el uso que va a tener el conjunto de tornillo con arandela. Vayamos identificando cada una de las arandelas y conociendo sus cualidades:

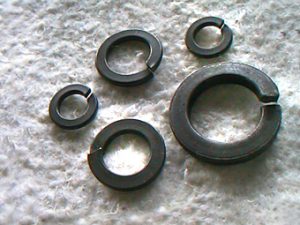

🔧 1. DIN 127B – Arandela Grower (de muelle partida, tipo B)

  • Forma: helicoidal partida.
  • Función: evita el aflojamiento de tornillos por vibraciones.
  • Aplicación: uniones mecánicas comunes. Muy usada en maquinaria general.
  • Limitación: se aflojan con cargas dinámicas fuertes. Ya no se recomienda en normativas modernas.

🔧 2. DIN 137A / 137B – Arandelas Onduladas

  • Forma: forma curva o ondulada.
    • 137A: curvatura suave (forma de S).
    • 137B: curvatura más pronunciada (forma de C).
  • Función: proporcionan una presión elástica leve, compensando dilataciones o tolerancias.
  • Aplicación: montajes con necesidad de flexibilidad ligera. Ej: fijación de componentes eléctricos.

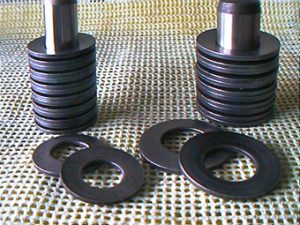

🔧 3. DIN 2093 – Arandela Belleville (de platillo)

  • Forma: cónica, en forma de «plato».
  • Función: proporciona una fuerza elástica alta (gran precarga).
  • Aplicación: sujeciones de alta carga con necesidad de absorción de expansión térmica, vibraciones o asentamientos. Ej: en automotriz, ferroviaria, válvulas.
  • Vienen en series A, B y C según espesor/carga.

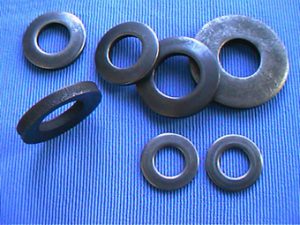

🔧 4. DIN 6796 – Arandela de seguridad para tornillos de alta resistencia

  • Forma: similar a la Belleville pero más robusta.
  • Función: mantiene la tensión en uniones con pernos pretensionados, incluso con vibraciones o fluencia.
  • Aplicación: uniones de tornillos clase 8.8 o superiores. Ej: estructuras metálicas, motores, turbinas.

🔧 5. DIN 6797 – Arandela dentada externa o interna

  • Forma: dentada en el borde externo (tipo A) o interno (tipo J). La dentada externa tipo V es utilizada en tornillos cabeza fresada.
  • Función: muerde la superficie para evitar giro o aflojamiento.
  • Aplicación: buena para superficies planas donde se quiere evitar el giro del tornillo sin gran presión.

🔧 6. DIN 6798 – Arandela dentada interna o mixta

  • Forma: dentada en el borde externo (tipo A) o interno (tipo J). La dentada externa tipo V es utilizada en tornillos cabeza fresada.
  • Función: parecida a la 6797, pero más apropiada para superficies delicadas o cabezas de tornillo avellanadas.
  • Aplicación: electrónica, chapa fina, conexiones eléctricas.
Ranking comparativo de menor a mayor esfuerzo soportado:
DIN 137 A - Ondulada suave 35%
DIN 137 B - Ondulada fuerte 40%
DIN 6798 - Dentada interna y externa 48%
DIN 6797 - Dentada interna y externa 50%
DIN 127 B - Helicoidal (Grower) 60%
DIN 2093 - Platillo Belleville 85%
DIN 6796 - Arandela de seguridad para tornillos de alta resistencia 95%
Comparación de resistencia a la vibración por tipo de arandela:
DIN 137A - Ondulada suave 20%
DIN 137B - Ondulada fuerte 30%
DIN 6798 - Dentada interna y externa 60%
DIN 6797 - Dentada interna y externa 70%
DIN 127B - Helicoidal (Grower) 50%
DIN 2093 - Platillo Belleville 40%
DIN 6796 - Arandela de seguridad para tornillos de alta resistencia 80%
