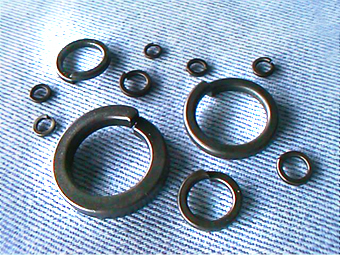

ARANDELAS ELÁSTICAS DIN 7980
USO: Especificamente en tornillos ALLEN.

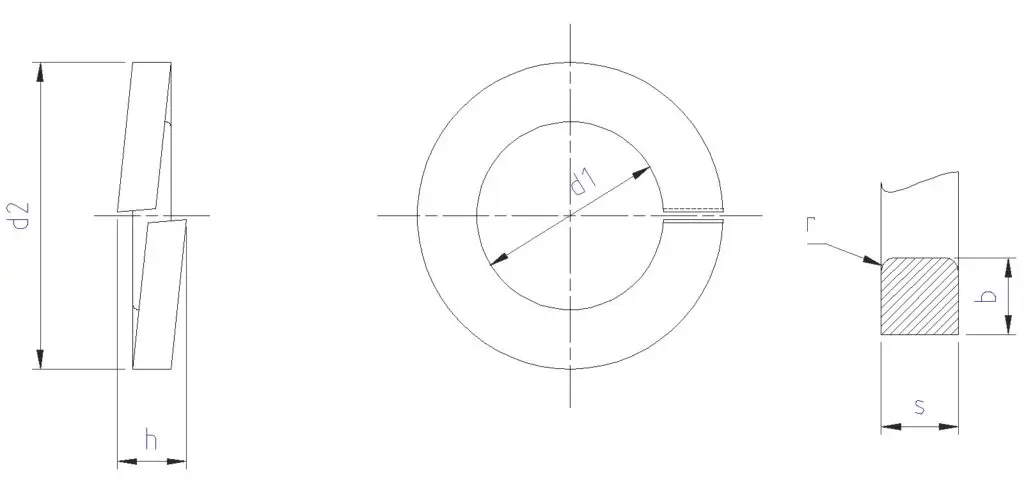

MEDIDAS Y DESIGNACION: Se ha representado una arandela elástica para tornillos cilindricos con rosca derecha.
DESIGNACION: Arandela Elástica para tornillo Allen M10
- Material: Acero para resorte
- Dureza: HRC 44 -51
| Tamaño Nominal | d1 | d2 | h | b = s | r | Peso Kg x 1000 Pzas. | Para diámetro de la rosca | |||
| Toler. | máx. | mín. | máx. | Toler. | ||||||
| 3 | 3,1 | +0,3 -0 | 5,6 | 2 | 2,36 | 1 | ± 0,1 | 0,2 | 0,105 | 3 |
| 3,5 | 3,6 | +0,3 -0 | 6,1 | 2 | 2,36 | 1 | ± 0,1 | 0,2 | 0,114 | 3,5 |
| 4 | 4,1 | +0,3 -0 | 7 | 2,4 | 2,83 | 1,2 | ± 0,1 | 0,2 | 0,195 | 4 |
| 5 | 5,1 | +0,3 -0 | 8,8 | 3,2 | 3,78 | 1,6 | ± 0,1 | 0,2 | 0,370 | 5 |
| 6 | 6,1 | +0,4 -0 | 9,9 | 3,2 | 3,78 | 1,6 | ± 0,1 | 0,3 | 0,425 | 6 |
| 8 | 8,1 | +0,4 -0 | 12,7 | 4 | 4,72 | 2 | ± 0,1 | 0,5 | 1,050 | 8 |
| 10 | 10,2 | +0,5 -0 | 16 | 5 | 5,9 | 2,5 | ± 0,15 | 0,8 | 1,960 | 10 |
| 12 | 12,2 | +0,5 -0 | 18 | 5 | 5,9 | 2,5 | ± 0,15 | 1 | 2,280 | 12 |
| 14 | 14,2 | +0,5 -0 | 21,1 | 6 | 7,1 | 3 | ± 0,2 | 1 | 3,800 | 14 |
| 16 | 16,2 | +0,8 -0 | 24,4 | 7 | 8,25 | 3,5 | ± 0,2 | 1 | 5,940 | 16 |
| 18 | 18,2 | +0,8 -0 | 26,4 | 7 | 8,25 | 3,5 | ± 0,2 | 1 | 6,600 | 18 |
| 20 | 20,2 | +1,0 -0 | 30,6 | 9 | 10,6 | 4,5 | ± 0,2 | 1 | 12,300 | 20 |
| 22 | 22,5 | +1,0 -0 | 32,9 | 9 | 10,6 | 4,5 | ± 0,2 | 1 | 13,600 | 22 |
| 24 | 24,5 | +1,0 -0 | 35,9 | 10 | 11,8 | 5 | ± 0,2 | 1,6 | 18,100 | 24 |
| 27 | 27,5 | +1,0 -0 | 38,9 | 10 | 11,8 | 5 | ± 0,2 | 1,6 | 20,600 | 27 |
| 30 | 30,5 | +1,2 -0 | 44,1 | 12 | 14,2 | 6 | ± 0,2 | 1,6 | 32,000 | 30 |
| 33 | 33,5 | +1,2 -0 | 47,1 | 12 | 14,2 | 6 | ± 0,2 | 1,6 | 35,000 | 33 |
| 36 | 36,5 | +1,2 -0 | 52,2 | 14 | 16,5 | 7 | ± 0,25 | 1,6 | 52,500 | 36 |
DIMENSIONES EN MM.
