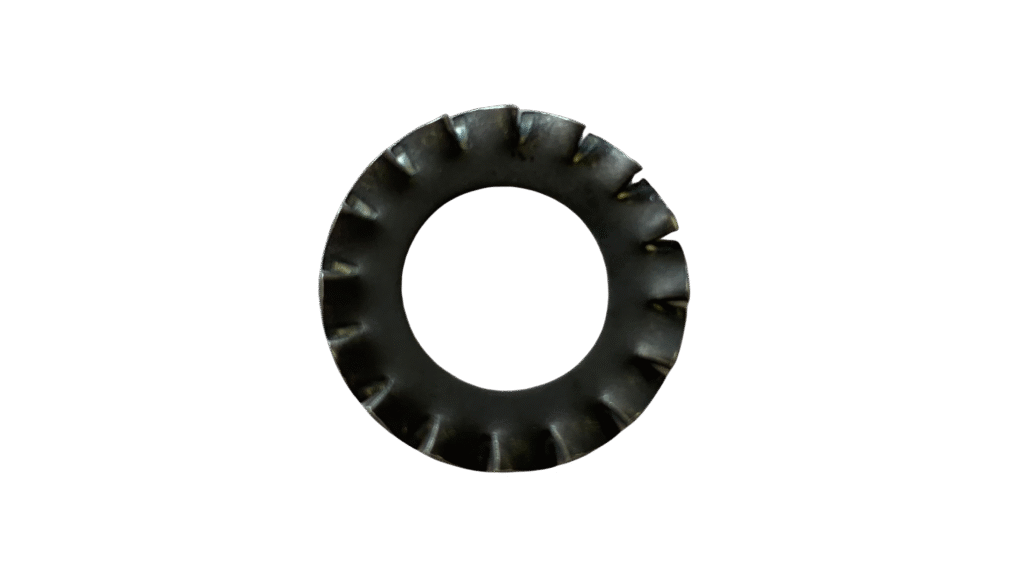

Arandela Prisionera Dentado Exterior DIN 6907
Las arandelas dentadas externas de la norma DIN 6907 son arandelas para trabajar en el conjunto de tornillo y arandela de forma integrada.
Se utilizan principalmente para establecer contactos eléctricos al atornillar piezas revestidas (pintura, proteccion contra la corrosión, etc.)
- Material: C60 EN10132 – 1/4 (DIN 17222)
- Dureza: HRC 36 -43

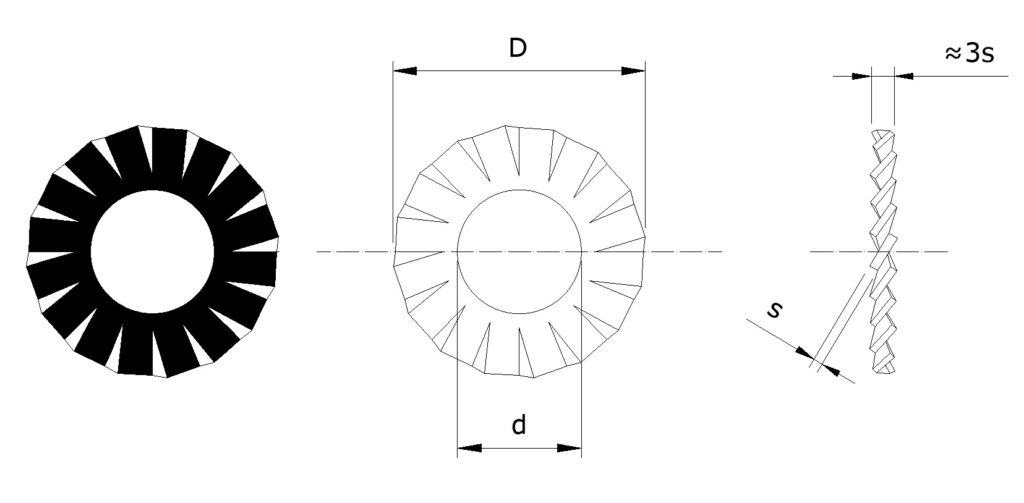

| Diametro Nominal | DIMENSION DE LA ARANDELA | N° dientes | Peso (Kg. x 1000 Pzs) | Para tamaño de rosca | ||||
| d | D (h13) | h | s | Tol. | ||||
| 4 | 3,59 – 3,67 | 8 | 1,25 – 1,50 | 0,50 | ±0,04 | 11 | 0,146 | M4 |
| 5 | 4,55 – 4,64 | 9 | 1,45 – 1,70 | 0,60 | ±0,05 | 11 | 0,190 | M5 |
| 6 | 5,45 – 5,55 | 11 | 1,80 – 2,05 | 0,70 | ±0,05 | 12 | 0,335 | M6 |
| 7 | 6 45 – 6,55 | 12,5 | 1,80 – 2,10 | 0,80 | ±0,05 | 14 | 0,500 | M7 |
| 8 | 7,30 – 7,45 | 14 | 2,10 – 2,40 | 0,80 | ±0,05 | 14 | 0,600 | M8 |
| 10 | 9,18 – 9,33 | 16 | 2,30 – 2,70 | 0,90 | ±0,05 | 16 | 1,221 | M10 |
| 12 | 10,98 – 11,13 | 20,5 | 2,60 – 3,00 | 1,00 | ±0,06 | 16 | 1,700 | M12 |
DIMENSIONES EN MM.
