Aranlock

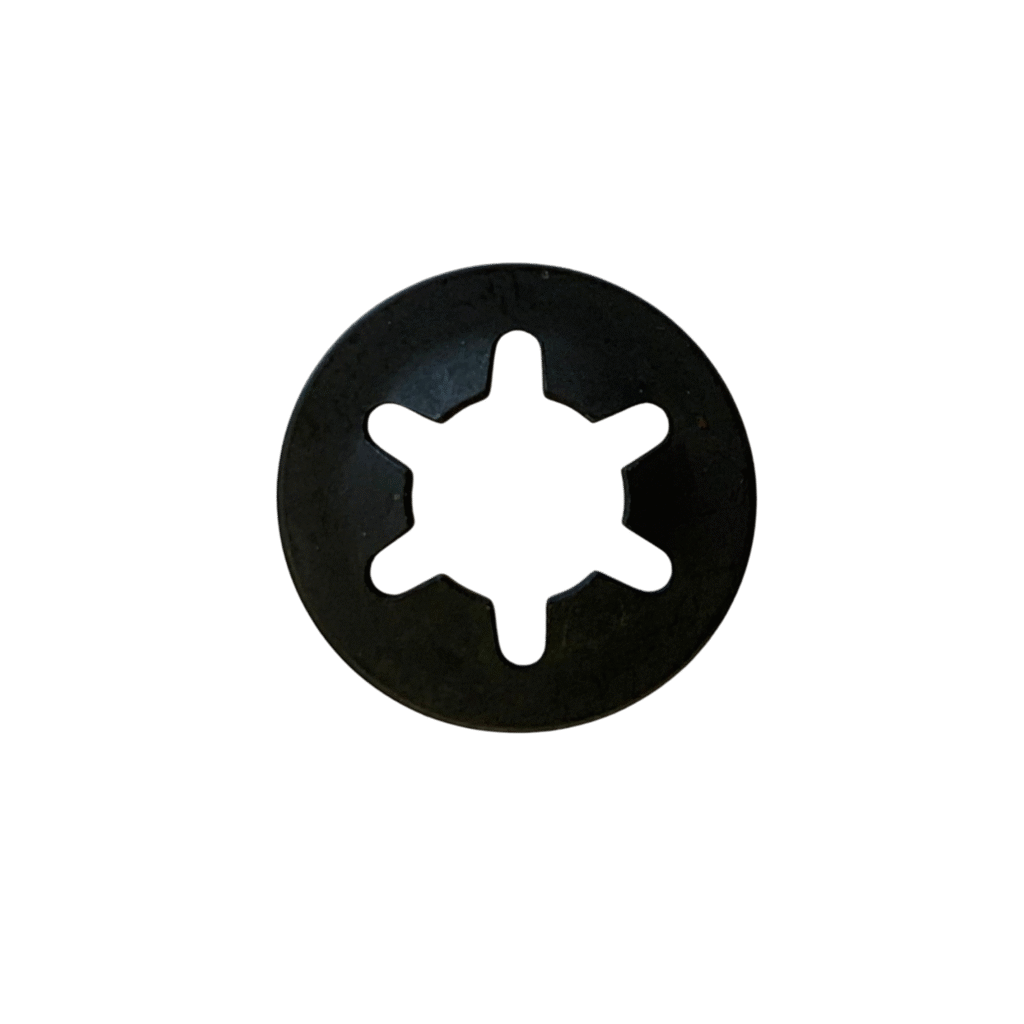

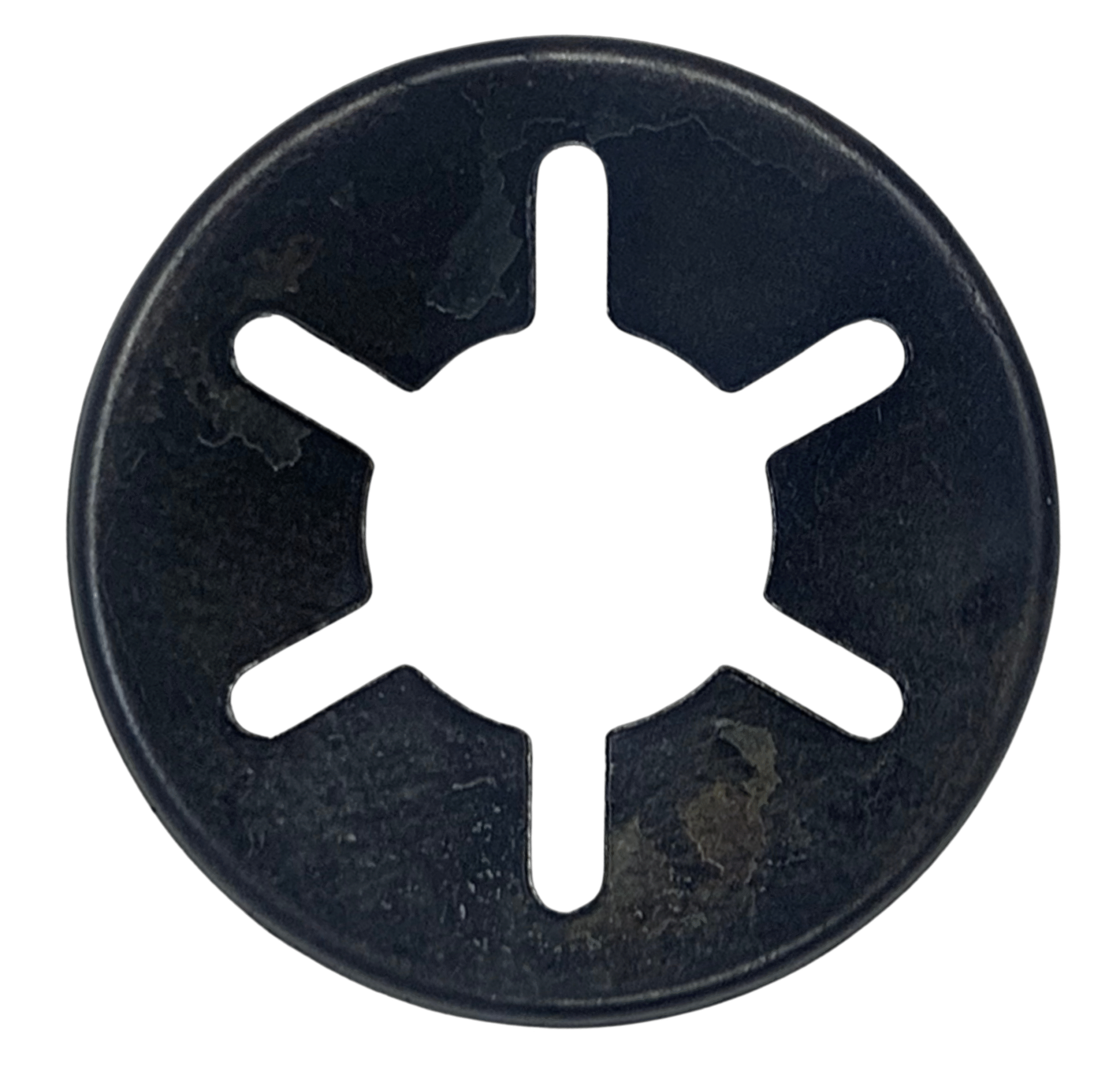

Aranlock Sin Tapa

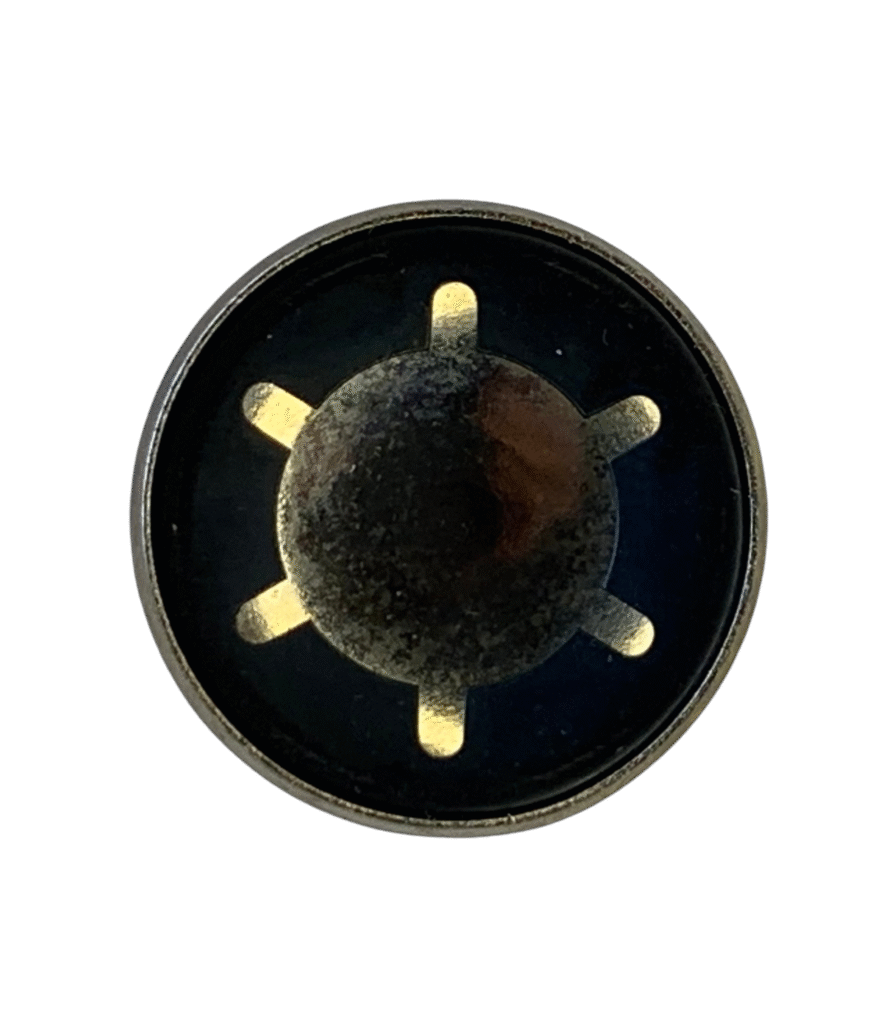

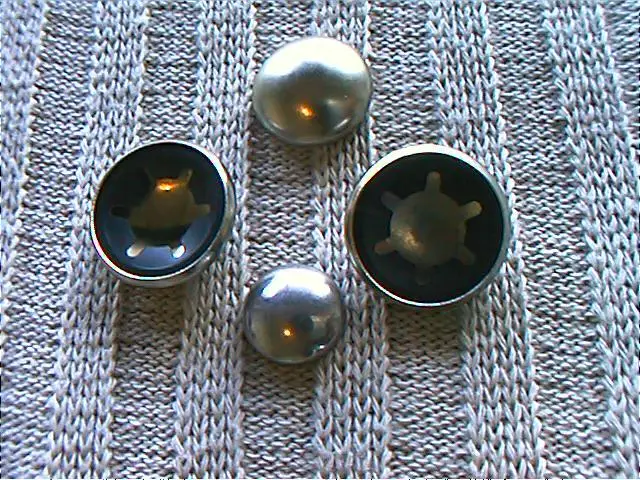

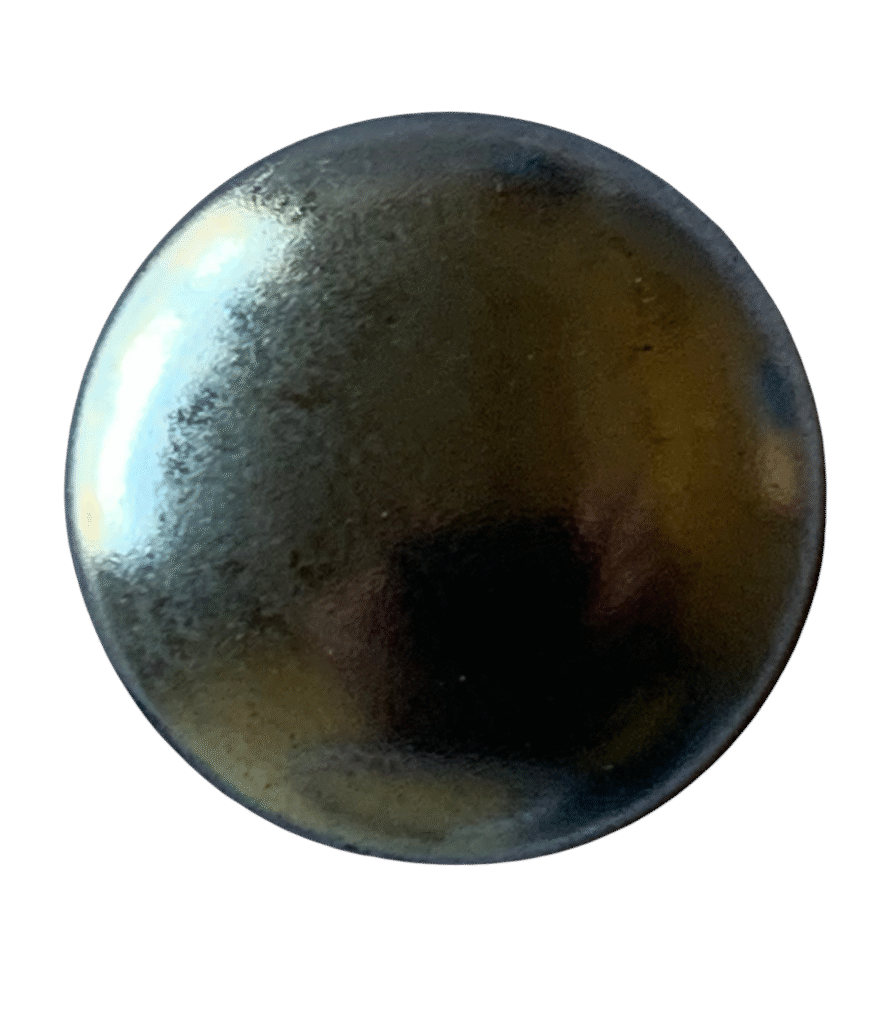

Aranlock Con Tapa

d

D

± 0,20

d1

H

± 0,15

S

Ranuras

2

9,5

1,50 ÷ 1,65

1,2

0,2

4

2,5

6,5

2,00 ÷ 2,15

3

9,5

2,50 ÷ 2,65

2

11,3

1,50 ÷ 1,65

1,5

5

3

2,50 ÷ 2,65

6

4

3,50 ÷ 3,65

5

4,50 ÷ 4,65

4

15

3,50 ÷ 3,65

1,6

0,3

5

4,50 ÷ 4,65

6

5,50 ÷ 5,65

7

6,50 ÷ 6,65

8

7,50 ÷ 7,65

8

18

2

9

8,50 ÷ 8,65

9,5

9,00 ÷ 9,15

10

9,50 ÷ 9,65

8

21

7,50 ÷ 7,65

2,1

9

8,50 ÷ 8,65

10

9,50 ÷ 9,65

11

10,50 ÷ 10,65

12

11,50 ÷ 11,65

14

13,50 ÷ 13,65

18

36,5

17,30 ÷ 17,45

3,2

0,4

9

d

D

± 0,15

d1

H

± 0,20

S

Ranuras

2

10

1,50 ÷ 1,65

3,8

0,3

4

2,5

7,5

2,00 ÷ 2,15

3

3

10

2,50 ÷ 2,65

3,8

2

12

1,50 ÷ 1,65

4,5

5

3

2,50 ÷ 2,65

6

4

3,50 ÷ 3,65

5

4,50 ÷ 4,65

4

16

3,50 ÷ 3,65

6

5

4,50 ÷ 4,65

6

5,50 ÷ 5,65

7

6,50 ÷ 6,65

8

7,50 ÷ 7,65

8

19

6,5

9

8,50 ÷ 8,65

9,5

9,00 ÷ 9,15

10

9,50 ÷ 9,65

8

22

7,50 ÷ 7,65

7

9

8,50 ÷ 8,65

10

9,50 ÷ 9,65

11

10,50 ÷ 10,65

12

11,50 ÷ 11,65

14

13,50 ÷ 13,65

DIMENSIONES EN MM

  • Material: C67 según DIN 17222
  • Dureza: HRC 45 – 48
