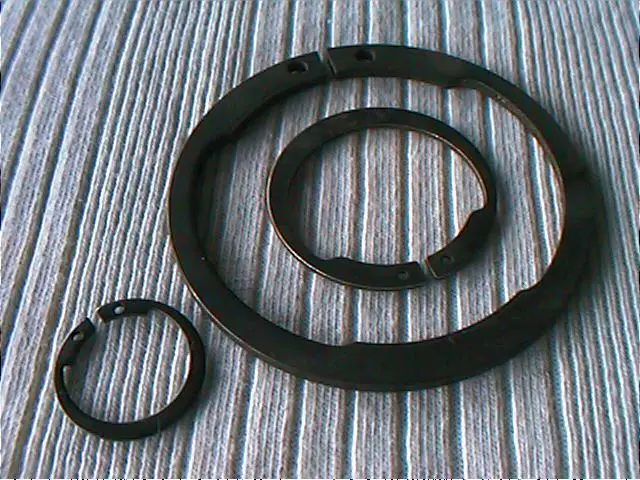

Anillos de Seguridad Exterior de Mayor Pasaje

ANILLOS DE SEGURIDAD EXTERIOR DE MAYOR PASAJE


NOMINAL	ANILLO							RANURA				DATOS COMPLEMENTARIOS					PESO	PINZAS
d1	s		d3		b		d5	d2		m	n	FN	FR	g	FRg	nabl	Kg /1000	Recta	Curva
		tol.		tol.		tol.	min.		tol.	H13	min	kN	kN		kN	minˉ¹
12	1,00	+0/-0,06	11,0	+0,1/-0,36	2,1	±0,1	1,3	11,5	+0/-0,11	1,10	0,7	0,70	4,5	1,0	2,4	79.000	0,491	A0	A01
13	1,00	+0/-0,06	11,9	+0,1/-0,36	2,1	±0,1	1,3	12,4	+0/-0,11	1,10	0,9	0,90	5,5	1,0	2,4	64.000	0,550	A0	A01
14	1,00	+0/-0,06	12,9	+0,1/-0,36	2,1	±0,1	1,3	13,4	+0/-0,11	1,10	0,9	0,97	6,0	1,0	2,4	56.000	0,581	A0	A01
15	1,00	+0/-0,06	13,8	+0,1/-0,36	2,2	±0,1	1,3	14,3	+0/-0,11	1,10	1,0	1,22	6,5	1,0	2,4	50.000	0,659	A0	A01
16	1,00	+0/-0,06	14,7	+0,1/-0,36	2,3	±0,1	1,3	15,2	+0/-0,11	1,10	1,2	1,48	7,0	1,0	2,5	45.000	0,721	A0	A01
17	1,00	+0/-0,06	15,7	+0,1/-0,36	2,4	±0,1	1,3	16,2	+0/-0,11	1,10	1,2	1,57	8,1	1,0	2,6	41.000	0,810	A0	A01
18	1,20	+0/-0,06	16,5	+0,1/-0,36	2,6	±0,1	1,3	17,0	+0/-0,11	1,30	1,5	2,07	14,8	1,5	3,2	39.000	1,089	A1	A11
20	1,20	+0/-0,06	18,5	+0,13/-0,42	2,8	±0,1	1,5	19,0	+0/-0,15	1,30	1,5	2,30	14,6	1,5	3,1	32.000	1,290	A1	A11
22	1,20	+0/-0,06	20,5	+0,13/-0,42	3,0	±0,1	1,5	21,0	+0/-0,15	1,30	1,5	2,53	14,2	1,5	3,1	27.000	1,550	A1	A11
23	1,20	+0/-0,06	21,5	+0,13/-0,42	3,1	±0,1	1,5	22,0	+0/-0,15	1,30	1,5	2,66	14,0	1,5	3,1	25.000	1,720	A1	A11
24	1,20	+0/-0,06	22,2	+0,21/-0,42	3,2	±0,1	1,5	22,9	+0/-0,21	1,30	1,6	3,03	14,0	1,5	3,1	27.000	1,819	A1	A11
25	1,20	+0/-0,06	23,2	+0,21/-0,42	3,4	±0,1	1,5	23,9	+0/-0,21	1,30	1,6	3,18	14,1	1,5	3,2	25.000	2,037	A1	A11
28	1,50	+0/-0,06	25,9	+0,21/-0,42	3,8	±0,1	2,0	26,6	+0/-0,21	1,60	2,1	4,50	28,0	1,5	6,4	22.000	3,120	A2	A21
30	1,50	+0/-0,06	27,9	+0,21/-0,42	3,9	±0,1	2,0	28,6	+0/-0,21	1,60	2,1	4,86	27,5	1,5	6,3	19.000	3,366	A2	A21
32	1,50	+0/-0,06	29,6	+0,21/-0,42	4,0	±0,1	2,0	30,3	+0/-0,25	1,60	2,5	6,25	27,0	2,0	4,7	17.000	3,675	A2	A21
34	1,50	+0/-0,06	31,5	+0,25/-0,50	3,5	±0,1	2,0	32,3	+0/-0,25	1,60	2,5	6,67	26,6	2,0	4,6	15.000	3,459	A2	A21
35	1,50	+0/-0,06	32,2	+0,25/-0,50	4,1	±0,1	2,0	33,0	+0/-0,25	1,60	2,5	8,00	26,6	2,0	4,6	16.000	4,158	A2	A21
40	1,75	+0/-0,06	36,5	+0,39/-0,90	4,7	±0,2	2,0	37,5	+0/-0,25	1,85	3,8	12,60	42,0	2,0	7,8	15.000	6,222	A2	A21
42	1,75	+0/-0,06	38,5	+0,39/-0,90	4,7	±0,2	2,0	39,5	+0/-0,25	1,85	3,8	13,30	42,0	2,0	7,8	13.000	6,530	A2	A21
45	1,75	+0/-0,06	41,5	+0,39/-0,90	4,7	±0,2	2,0	42,5	+0/-0,25	1,85	3,8	14,30	41,5	2,0	7,8	11.000	7,140	A2	A21
48	1,75	+0/-0,06	44,5	+0,39/-0,90	5,2	±0,2	2,0	45,5	+0/-0,25	1,85	3,8	15,80	41,0	2,0	7,8	10.000	8,710	A2	A21
50	2,00	+0/-0,07	45,8	+0,39/-0,90	5,2	±0,2	2,5	47,0	+0/-0,25	2,15	4,5	19,20	58,0	2,0	11,6	10.000	9,840	A3	A31
55	2,00	+0/-0,07	50,8	+0,46/-1,10	5,8	±0,2	2,5	52,0	+0/-0,30	2,15	4,5	21,00	58,0	2,5	9,3	9.000	12,140	A3	A31
58	2,00	+0/-0,07	53,8	+0,46/-1,10	5,8	±0,2	2,5	55,0	+0/-0,30	2,15	4,5	22,20	56,0	2,5	9,2	8.000	13,049	A3	A31
60	2,00	+0/-0,07	55,8	+0,46/-1,10	5,8	±0,2	2,5	57,0	+0/-0,30	2,15	4,5	23,00	55,5	2,5	9,1	7.000	13,777	A3	A31
65	2,50	+0/-0,07	60,8	+0,46/-1,10	6,0	±0,3	2,5	62,0	+0/-0,30	2,65	4,5	24,80	104,0	2,5	17,6	6.000	18,290	A3	A31
70	2,50	+0/-0,07	65,5	+0,46/-1,10	6,5	±0,3	2,5	67,0	+0/-0,30	2,65	4,5	27,00	103,0	2,5	17,6	6.000	20,375	A3	A31
75	2,50	+0/-0,07	70,5	+0,46/-1,10	6,5	±0,3	2,5	72,0	+0/-0,30	2,65	4,5	29,20	100,0	2,5	17,7	5.000	22,820	A3	A31
85	3,00	+0/-0,08	79,5	+0,46/-1,10	7,4	±0,3	3,0	81,5	+0/-0,35	3,15	5,3	38,30	167,0	3,0	25,6	5.000	36,730	A3	A31

DIMENSIONES EN MM.

* Solo sobre pedido.

Material: C60S (d1 12 a 35) y C75S (d1 40 a 85) según DIN 17222
Dureza: HRC 47 – 54 (d1 12 a 48) y HRC 44 – 51 (d1 50 – 85)
