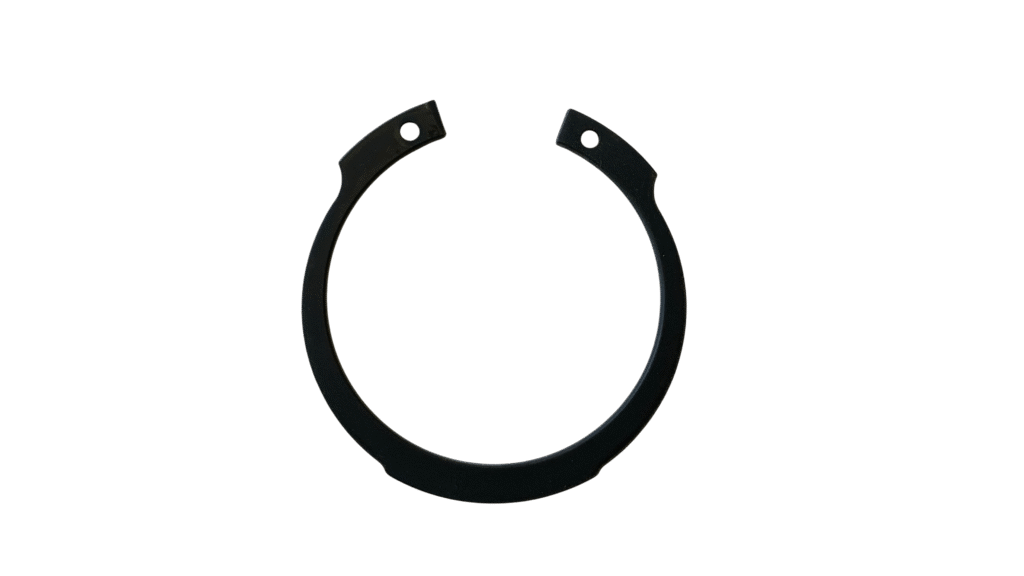

Anillos de Seguridad Interior de Mayor Pasaje

ANILLOS DE SEGURIDAD INTERIOR DE MAYOR PASAJE


Diám. del Agujero	ANILLO						RANURA
d1	d3	Tol.	s	Tol.	b	d5 mín.	d2	Tol.	m mín.	n
16	17.3	+0.36/-0.10	1.00	+0/-0.06	2.10	1.30	16.8	+0.11	1.10	1.2
17	18.3	+0.42/-0.13	1.00	+0/-0.06	2.10	1.30	17.8	+0.15	1.10	1.2
18	19.5	+0.42/-0.13	1.00	+0/-0.06	2.20	1.30	19.0	+0.15	1.10	1.5
19	20.5	+0.42/-0.13	1.00	+0/-0.06	2.20	1.30	20.0	+0.15	1.10	1.5
20	21.5	+0.42/-0.13	1.00	+0/-0.06	2.30	1.30	21.0	+0.15	1.10	1.5
22	23.5	+0.42/-0.13	1.00	+0/-0.06	2.40	1.30	23.0	+0.15	1.10	1.5
24	25.9	+0.42/-0.21	1.20	+0/-0.06	2.80	1.50	25.2	+0.21	1.30	1.8
25	26.9	+0.42/-0.21	1.20	+0/-0.06	2.80	1.50	26.2	+0.21	1.30	1.8
26	27.9	+0.42/-0.21	1.20	+0/-0.06	3.00	1.50	27.2	+0.21	1.30	1.8
27	29.1	+0.42/-0.21	1.20	+0/-0.06	3.00	1.50	28.4	+0.21	1.30	2.1
28	30.1	+0.50/-0.25	1.20	+0/-0.06	3.10	1.50	29.4	+0.21	1.30	2.1
30	32.1	+0.50/-0.25	1.20	+0/-0.06	3.20	1.50	31.4	+0.25	1.30	2.1
32	34.4	+0.50/-0.25	1.20	+0/-0.06	3.30	1.50	33.7	+0.25	1.30	2.5
33	35.5	+0.50/-0.25	1.20	+0/-0.06	3.30	1.50	34.7	+0.25	1.30	2.5
35	37.8	+0.50/-0.25	1.50	+0/-0.06	3.40	1.70	37.0	+0.25	1.60	3.0
36	38.8	+0.50/-0.25	1.50	+0/-0.06	3.60	1.70	38.0	+0.25	1.60	3.0
38	40.8	+0.50/-0.25	1.50	+0/-0.06	3.80	1.70	40.0	+0.25	1.60	3.0
40	43.5	+0.90/-0.39	1.75	+0/-0.06	4.00	2.00	42.5	+0.25	1.85	3.8
42	45.5	+0.90/-0.39	1.75	+0/-0.06	4.20	2.00	44.5	+0.25	1.85	3.8
45	48.5	+0.90/-0.39	1.75	+0/-0.06	4.40	2.00	47.5	+0.25	1.85	3.8
47	50.5	+1.10/-0.46	1.75	+0/-0.06	4.60	2.00	49.5	+0.25	1.85	3.8
48	51.5	+1.10/-0.46	1.75	+0/-0.06	4.80	2.00	50.5	+0.30	1.85	3.8
50	54.2	+1.10/-0.46	2.00	+0/-0.07	5.00	2.50	53.0	+0.30	2.15	4.5
52	56.2	+1.10/-0.46	2.00	+0/-0.07	5.00	2.50	55.0	+0.30	2.15	4.5
55	59.2	+1.10/-0.46	2.00	+0/-0.07	5.20	2.50	58.0	+0.30	2.15	4.5
57	61.2	+1.10/-0.46	2.00	+0/-0.07	5.20	2.50	60.0	+0.30	2.15	4.5
58	62.2	+1.10/-0.46	2.00	+0/-0.07	5.30	2.50	61.0	+0.30	2.15	4.5
60	64.2	+1.10/-0.46	2.00	+0/-0.07	5.40	2.50	63.0	+0.30	2.15	4.5
62	66.2	+1.10/-0.46	2.00	+0/-0.07	5.40	2.50	65.0	+0.30	2.15	4.5
65	69.2	+1.10/-0.46	2.50	+0/-0.07	5.50	2.50	68.0	+0.30	2.65	4.5
67	71.5	+1.10/-0.46	2.50	+0/-0.07	5.70	2.50	70.0	+0.30	2.65	4.5
68	72.5	+1.10/-0.46	2.50	+0/-0.07	5.80	2.50	71.0	+0.30	2.65	4.5
72	76.5	+1.10/-0.46	2.50	+0/-0.07	6.00	2.50	75.0	+0.30	2.65	4.5
80	85.5	+1.30/-0.54	2.50	+0/-0.07	6.20	2.50	83.5	+0.30	2.65	5.3
85	90.5	+1.30/-0.54	3.00	+0/-0.08	6.50	3.00	88.5	+0.35	3.15	5.3

DIMENSIONES EN MM.

Material: C60S (d1 16 a 33) y C75S (d1 35 a 100) según DIN 17222
Dureza: HRC 47 – 54 (d1 16 a 48) y HRC 44 – 51 (d1 50 – 85)
