ANILLOS DE SEGURIDAD DIN 472
Buscas Anillos de seguridad DIN 471 para ejes
DESIGNACION: Para diámetro del eje (d1) 40 mm. Anillo de seguridad A DIN 472

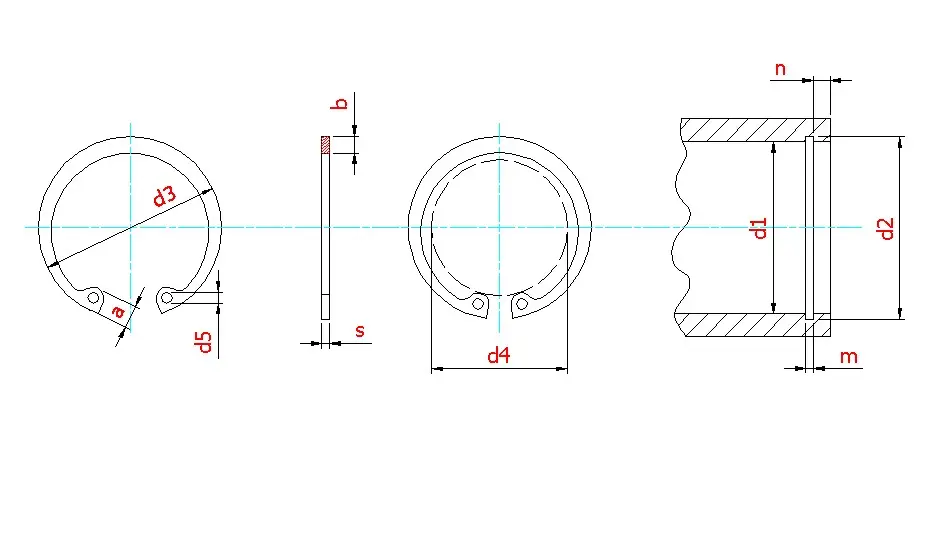

| Med. Nom. | ANILLO | RANURA | DATOS COMPLEMENTARIOS | PINZAS | |||||||||||||||||
| d1 | s | d3 | a | b | d5 | Peso Kgs. x 1000 Pzs. | d2 | m | n | d4 | FN | FR | g | FRg | Recta | Curva | |||||
| Tol. | Tol. | Tol. | |||||||||||||||||||
| + | – | max. | aprox. | H13 | min. | kN | kN | kN | |||||||||||||
| 8 | 0,80 | 0 | -0,05 | 8,7 | 0,36 | -0,1 | 2,4 | 1,1 | 1,0 | 0,122 | 8,4 | 0,09 | 0,90 | 0,6 | 3,0 | 0,86 | 2,0 | 0,5 | 1,5 | J0 | J01 |
| 9 | 0,80 | 0 | -0,05 | 9,8 | 0,36 | -0,1 | 2,5 | 1,3 | 1,0 | 0,147 | 9,4 | 0,09 | 0,90 | 0,6 | 3,7 | 0,96 | 2,0 | 0,5 | 1,5 | J0 | J01 |
| 10 | 1,00 | 0 | -0,06 | 10,8 | 0,36 | -0,1 | 3,2 | 1,4 | 1,2 | 0,280 | 10,4 | 0,11 | 1,10 | 0,6 | 3,3 | 1,08 | 4,0 | 0,5 | 2,2 | J0 | J01 |
| 11 | 1,00 | 0 | -0,06 | 11,8 | 0,36 | -0,1 | 3,3 | 1,5 | 1,2 | 0,296 | 11,4 | 0,11 | 1,10 | 0,6 | 4,1 | 1,17 | 4,0 | 0,5 | 2,3 | J0 | J01 |
| 12 | 1,00 | 0 | -0,06 | 13,0 | 0,36 | -0,1 | 3,4 | 1,7 | 1,5 | 0,310 | 12,5 | 0,11 | 1,10 | 0,8 | 4,9 | 1,60 | 4,0 | 0,5 | 2,3 | J0 | J01 |
| 13 | 1,00 | 0 | -0,06 | 14,1 | 0,36 | -0,1 | 3,6 | 1,8 | 1,5 | 0,370 | 13,6 | 0,11 | 1,10 | 0,9 | 5,4 | 2,10 | 4,2 | 0,5 | 2,3 | J1 | J11 |
| 14 | 1,00 | 0 | -0,06 | 15,1 | 0,36 | -0,1 | 3,7 | 1,9 | 1,7 | 0,430 | 14,6 | 0,11 | 1,10 | 0,9 | 6,2 | 2,25 | 4,5 | 0,5 | 2,3 | J1 | J11 |
| 15 | 1,00 | 0 | -0,06 | 16,2 | 0,36 | -0,1 | 3,7 | 2,0 | 1,7 | 0,470 | 15,7 | 0,11 | 1,10 | 1,1 | 7,2 | 2,80 | 5,0 | 0,5 | 2,3 | J1 | J11 |
| 16 | 1,00 | 0 | -0,06 | 17,3 | 0,36 | -0,1 | 3,8 | 2,0 | 1,7 | 0,510 | 16,8 | 0,11 | 1,10 | 1,2 | 8,0 | 3,40 | 5,5 | 1,0 | 2,6 | J1 | J11 |
| 17 | 1,00 | 0 | -0,06 | 18,3 | 0,42 | -0,13 | 3,9 | 2,1 | 1,7 | 0,557 | 17,8 | 0,11 | 1,10 | 1,2 | 8,8 | 3,60 | 6,0 | 1,0 | 2,5 | J1 | J11 |
| 18 | 1,00 | 0 | -0,06 | 19,5 | 0,42 | -0,13 | 4,1 | 2,2 | 2,0 | 0,670 | 19,0 | 0,13 | 1,10 | 1,5 | 9,4 | 4,80 | 6,5 | 1,0 | 2,6 | J1 | J11 |
| 19 | 1,00 | 0 | -0,06 | 20,5 | 0,42 | -0,13 | 4,1 | 2,2 | 2,0 | 0,680 | 20,0 | 0,13 | 1,10 | 1,5 | 10,4 | 5,10 | 6,8 | 1,0 | 2,5 | J2 | J21 |
| 20 | 1,00 | 0 | -0,06 | 21,5 | 0,42 | -0,13 | 4,2 | 2,3 | 2,0 | 0,730 | 21,0 | 0,13 | 1,10 | 1,5 | 11,2 | 5,40 | 7,2 | 1,0 | 2,5 | J2 | J21 |
| 21 | 1,00 | 0 | -0,06 | 22,5 | 0,42 | -0,13 | 4,2 | 2,4 | 2,0 | 0,800 | 22,0 | 0,13 | 1,10 | 1,5 | 12,2 | 5,70 | 7,6 | 1,0 | 2,6 | J2 | J21 |
| 22 | 1,00 | 0 | -0,06 | 23,5 | 0,42 | -0,13 | 4,2 | 2,5 | 2,0 | 0,860 | 23,0 | 0,13 | 1,10 | 1,5 | 13,2 | 5,90 | 8,0 | 1,0 | 2,7 | J2 | J21 |
| 23 | 1,20 | 0 | -0,06 | 24,6 | 0,42 | -0,21 | 4,2 | 2,5 | 2,0 | 1,113 | 24,1 | 0,21 | 1,30 | 1,8 | 14,2 | 6,80 | 8,0 | 1,0 | 4,6 | J2 | J21 |
| 24 | 1,20 | 0 | -0,06 | 25,9 | 0,42 | -0,21 | 4,4 | 2,6 | 2,0 | 1,250 | 25,2 | 0,21 | 1,30 | 1,8 | 14,8 | 7,70 | 13,9 | 1,0 | 4,6 | J2 | J21 |
| 25 | 1,20 | 0 | -0,06 | 26,9 | 0,42 | -0,21 | 4,5 | 2,7 | 2,0 | 1,280 | 26,2 | 0,21 | 1,30 | 1,8 | 15,5 | 8,00 | 14,6 | 1,0 | 4,7 | J2 | J21 |
| 26 | 1,20 | 0 | -0,06 | 27,9 | 0,42 | -0,21 | 4,7 | 2,8 | 2,0 | 1,464 | 27,2 | 0,21 | 1,30 | 1,8 | 16,1 | 8,40 | 13,9 | 1,0 | 4,6 | J2 | J21 |
| 27 | 1,20 | 0 | -0,06 | 29,1 | 0,5 | -0,25 | 4,7 | 2,9 | 2,0 | 1,540 | 28,4 | 0,21 | 1,30 | 2,1 | 16,9 | 10,10 | 13,3 | 1,0 | 4,5 | J2 | J21 |
| 28 | 1,20 | 0 | -0,06 | 30,1 | 0,5 | -0,25 | 4,8 | 2,9 | 2,0 | 1,640 | 29,4 | 0,21 | 1,30 | 2,1 | 17,9 | 10,50 | 13,3 | 1,0 | 4,5 | J2 | J21 |
| 29 | 1,20 | 0 | -0,06 | 31,1 | 0,5 | -0,25 | 4,8 | 3,0 | 2,0 | 1,720 | 30,4 | 0,21 | 1,30 | 2,1 | 18,9 | 10,90 | 13,6 | 1,0 | 4,6 | J2 | J21 |
| 30 | 1,20 | 0 | -0,06 | 32,1 | 0,5 | -0,25 | 4,8 | 3,0 | 2,0 | 1,810 | 31,4 | 0,25 | 1,30 | 2,1 | 19,9 | 11,30 | 13,7 | 1,0 | 4,6 | J2 | J21 |
| 31 | 1,20 | 0 | -0,06 | 33,4 | 0,5 | -0,25 | 5,2 | 3,2 | 2,5 | 1,952 | 32,7 | 0,25 | 1,30 | 2,6 | 20,0 | 14,10 | 13,8 | 1,0 | 4,7 | J2 | J21 |
| 32 | 1,20 | 0 | -0,06 | 34,4 | 0,5 | -0,25 | 5,4 | 3,2 | 2,5 | 2,080 | 33,7 | 0,25 | 1,30 | 2,6 | 20,6 | 14,60 | 13,8 | 1,0 | 4,7 | J2 | J21 |
| 33 | 1,20 | 0 | -0,06 | 35,5 | 0,5 | -0,25 | 5,4 | 3,3 | 2,5 | 2,182 | 34,7 | 0,25 | 1,30 | 2,6 | 21,6 | 15,00 | 14,3 | 1,0 | 4,9 | J2 | J21 |
| 34 | 1,50 | 0 | -0,06 | 36,5 | 0,5 | -0,25 | 5,4 | 3,3 | 2,5 | 2,930 | 35,7 | 0,25 | 1,60 | 2,6 | 22,6 | 15,40 | 26,2 | 1,5 | 6,3 | J2 | J21 |
| Med. Nom. | ANILLO | RANURA | DATOS COMPLEMENTARIOS | PINZAS | |||||||||||||||||
| d1 | s | d3 | a | b | d5 | Peso Kgs. x 1000 Pzs. | d2 | m | n | d4 | FN | FR | g | FRg | Recta | Curva | |||||
| Tol. | Tol. | Tol. | |||||||||||||||||||
| + | – | max. | aprox. | H13 | min. | kN | kN | kN | |||||||||||||
| 35 | 1,50 | 0 | -0,06 | 37,8 | 0,5 | -0,25 | 5,4 | 3,4 | 2,5 | 3,150 | 37,0 | 0,25 | 1,60 | 3,0 | 23,6 | 18,80 | 26,9 | 1,5 | 6,4 | J2 | J21 |
| 36 | 1,50 | 0 | -0,06 | 38,8 | 0,5 | -0,25 | 5,4 | 3,5 | 2,5 | 3,300 | 38,0 | 0,25 | 1,60 | 3,0 | 24,6 | 19,40 | 26,4 | 1,5 | 6,4 | J2 | J21 |
| 37 | 1,50 | 0 | -0,06 | 39,8 | 0,5 | -0,25 | 5,5 | 3,6 | 2,5 | 3,361 | 39,0 | 0,25 | 1,60 | 3,0 | 25,4 | 19,80 | 27,1 | 1,5 | 6,5 | J2 | J21 |
| 38 | 1,50 | 0 | -0,06 | 40,8 | 0,5 | -0,25 | 5,5 | 3,7 | 2,5 | 3,530 | 40,0 | 0,25 | 1,60 | 3,0 | 26,4 | 22,50 | 28,2 | 1,5 | 6,7 | J2 | J21 |
| 39 | 1,50 | 0 | -0,06 | 42,0 | 0,5 | -0,25 | 5,6 | 3,8 | 2,5 | 3,690 | 41,0 | 0,25 | 1,60 | 3,5 | 27,0 | 26,00 | 28,8 | 1,5 | 6,9 | J2 | J21 |
| 40 | 1,75 | 0 | -0,06 | 43,5 | 0,9 | -0,39 | 5,8 | 3,9 | 2,5 | 4,830 | 42,5 | 0,25 | 1,85 | 3,8 | 27,8 | 27,00 | 44,6 | 2,0 | 8,3 | J3 | J31 |
| 41 | 1,75 | 0 | -0,06 | 44,5 | 0,9 | -0,39 | 5,9 | 4,0 | 2,5 | 5,200 | 43,5 | 0,25 | 1,85 | 3,8 | 28,8 | 27,60 | 45,0 | 2,0 | 8,3 | J3 | J31 |
| 42 | 1,75 | 0 | -0,06 | 45,5 | 0,9 | -0,39 | 5,9 | 4,1 | 2,5 | 5,320 | 44,5 | 0,25 | 1,85 | 3,8 | 29,6 | 28,40 | 44,7 | 2,0 | 8,4 | J3 | J31 |
| 43 | 1,75 | 0 | -0,06 | 46,5 | 0,9 | -0,39 | 5,9 | 4,2 | 2,5 | 5,550 | 45,5 | 0,25 | 1,85 | 3,8 | 30,0 | 28,80 | 44,5 | 2,0 | 8,4 | J3 | J31 |
| 44 | 1,75 | 0 | -0,06 | 47,5 | 0,9 | -0,39 | 6 | 4,2 | 2,5 | 5,583 | 46,5 | 0,25 | 1,85 | 3,8 | 31,0 | 29,50 | 43,3 | 2,0 | 8,3 | J3 | J31 |
| 45 | 1,75 | 0 | -0,06 | 48,5 | 0,9 | -0,39 | 6,2 | 4,3 | 2,5 | 5,800 | 47,5 | 0,25 | 1,85 | 3,8 | 32,0 | 30,20 | 43,1 | 2,0 | 8,2 | J3 | J31 |
| 46 | 1,75 | 0 | -0,06 | 49,5 | 1,1 | -0,46 | 6,3 | 4,4 | 2,5 | 5,990 | 48,5 | 0,25 | 1,85 | 3,8 | 32,5 | 30,80 | 42,9 | 2,0 | 8,2 | J3 | J31 |
| 47 | 1,75 | 0 | -0,06 | 50,5 | 1,1 | -0,46 | 6,4 | 4,4 | 2,5 | 6,060 | 49,5 | 0,25 | 1,85 | 3,8 | 33,5 | 31,40 | 43,5 | 2,0 | 8,3 | J3 | J31 |
| 48 | 1,75 | 0 | -0,06 | 51,5 | 1,1 | -0,46 | 6,4 | 4,5 | 2,5 | 6,350 | 50,5 | 0,3 | 1,85 | 3,8 | 34,5 | 32,00 | 43,2 | 2,0 | 8,4 | J3 | J31 |
| 50 | 2,00 | 0 | -0,07 | 54,2 | 1,1 | -0,46 | 6,5 | 4,6 | 2,5 | 7,920 | 53,0 | 0,3 | 2,15 | 4,5 | 36,3 | 40,50 | 60,8 | 2,0 | 12,1 | J3 | J31 |
| 51 | 2,00 | 0 | -0,07 | 55,2 | 1,1 | -0,46 | 6,5 | 4,7 | 2,5 | 8,250 | 54,0 | 0,3 | 2,15 | 4,5 | 36,9 | 41,20 | 60,2 | 2,0 | 12,0 | J3 | J31 |
| 52 | 2,00 | 0 | -0,07 | 56,2 | 1,1 | -0,46 | 6,7 | 4,7 | 2,5 | 8,220 | 55,0 | 0,3 | 2,15 | 4,5 | 37,9 | 42,00 | 60,3 | 2,0 | 12,0 | J3 | J31 |
| 53 | 2,00 | 0 | -0,07 | 57,2 | 1,1 | -0,46 | 6,7 | 4,9 | 2,5 | 8,440 | 56,0 | 0,3 | 2,15 | 4,5 | 38,9 | 42,90 | 60,7 | 2,0 | 12,1 | J3 | J31 |
| 54 | 2,00 | 0 | -0,07 | 58,2 | 1,1 | -0,46 | 6,7 | 5,0 | 2,5 | 8,770 | 57,0 | 0,3 | 2,15 | 4,5 | 39,9 | 43,60 | 60,4 | 2,0 | 12,3 | J3 | J31 |
| 55 | 2,00 | 0 | -0,07 | 59,2 | 1,1 | -0,46 | 6,8 | 5,0 | 2,5 | 8,800 | 58,0 | 0,3 | 2,15 | 4,5 | 40,7 | 44,40 | 60,3 | 2,0 | 12,5 | J3 | J31 |
| 56 | 2,00 | 0 | -0,07 | 60,2 | 1,1 | -0,46 | 6,8 | 5,1 | 2,5 | 8,807 | 59,0 | 0,3 | 2,15 | 4,5 | 41,7 | 45,20 | 60,3 | 2,0 | 12,6 | J3 | J31 |
| 57 | 2,00 | 0 | -0,07 | 61,2 | 1,1 | -0,46 | 6,8 | 5,1 | 2,5 | 9,340 | 60,0 | 0,3 | 2,15 | 4,5 | 42,5 | 46,00 | 60,8 | 2,0 | 12,7 | J3 | J31 |
| 58 | 2,00 | 0 | -0,07 | 62,2 | 1,1 | -0,46 | 6,9 | 5,2 | 2,5 | 9,250 | 61,0 | 0,3 | 2,15 | 4,5 | 43,5 | 46,70 | 60,8 | 2,0 | 12,7 | J3 | J31 |
| 60 | 2,00 | 0 | -0,07 | 64,2 | 1,1 | -0,46 | 7,3 | 5,4 | 2,5 | 10,160 | 63,0 | 0,3 | 2,15 | 4,5 | 48,3 | 48,30 | 61,0 | 2,0 | 13,0 | J3 | J31 |
| 62 | 2,00 | 0 | -0,07 | 66,2 | 1,1 | -0,46 | 7,3 | 5,5 | 2,5 | 10,630 | 65,0 | 0,3 | 2,15 | 4,5 | 46,7 | 49,80 | 60,9 | 2,0 | 13,0 | J3 | J31 |
| 63 | 2,00 | 0 | -0,07 | 67,2 | 1,1 | -0,46 | 7,3 | 5,6 | 2,5 | 10,940 | 66,0 | 0,3 | 2,15 | 4,5 | 50,6 | 50,60 | 60,8 | 2,0 | 13,0 | J3 | J31 |
| 65 | 2,50 | 0 | -0,07 | 69,2 | 1,1 | -0,46 | 7,6 | 5,8 | 3,0 | 16,140 | 68,0 | 0,3 | 2,65 | 4,5 | 49,0 | 51,80 | 121,0 | 2,5 | 20,8 | J3 | J31 |
| 67 | 2,50 | 0 | -0,07 | 71,5 | 1,1 | -0,46 | 7,7 | 6,0 | 3,0 | 16,520 | 70,0 | 0,3 | 2,65 | 4,5 | 50,6 | 53,80 | 121,0 | 2,5 | 21,1 | J3 | J31 |
| 68 | 2,50 | 0 | -0,07 | 72,5 | 1,1 | -0,46 | 7,8 | 6,1 | 3,0 | 17,350 | 71,0 | 0,3 | 2,65 | 4,5 | 51,6 | 54,50 | 121,5 | 2,5 | 21,2 | J3 | J31 |
| Med. Nom. | ANILLO | RANURA | DATOS COMPLEMENTARIOS | PINZAS | |||||||||||||||||
| d1 | s | d3 | a | b | d5 | Peso Kgs. x 1000 Pzs. | d2 | m | n | d4 | FN | FR | g | FRg | Recta | Curva | |||||
| Tol. | Tol. | Tol. | |||||||||||||||||||
| + | – | max. | aprox. | H13 | min. | kN | kN | kN | |||||||||||||
| 70 | 2,50 | 0 | -0,07 | 74,5 | 1,1 | -0,46 | 7,8 | 6,2 | 3,0 | 16,860 | 73,0 | 0,3 | 2,65 | 4,5 | 53,6 | 56,20 | 119,0 | 2,5 | 21,0 | J3 | J31 |
| 72 | 2,50 | 0 | -0,07 | 76,5 | 1,1 | -0,46 | 7,8 | 6,4 | 3,0 | 18,200 | 75,0 | 0,3 | 2,65 | 4,5 | 55,6 | 58,00 | 119,2 | 2,5 | 21,0 | J3 | J31 |
| 75 | 2,50 | 0 | -0,07 | 79,5 | 1,1 | -0,46 | 7,8 | 6,6 | 3,0 | 19,240 | 78,0 | 0,3 | 2,65 | 4,5 | 58,6 | 60,00 | 118,0 | 2,5 | 21,0 | J3 | J31 |
| 77 | 2,50 | 0 | -0,07 | 82,5 | 1,3 | -0,54 | 8,5 | 6,8 | 3,0 | 21,080 | 80,0 | 0,35 | 2,65 | 4,5 | 59,1 | 61,60 | 121,0 | 2,5 | 21,5 | J3 | J31 |
| 78 | 2,50 | 0 | -0,07 | 82,5 | 1,3 | -0,54 | 8,5 | 6,8 | 3,0 | 21,080 | 81,0 | 0,35 | 2,65 | 4,5 | 60,1 | 62,30 | 122,5 | 2,5 | 21,8 | J3 | J31 |
| 80 | 2,50 | 0 | -0,07 | 85,5 | 1,3 | -0,54 | 8,5 | 7,0 | 3,0 | 21,610 | 83,5 | 0,35 | 2,65 | 5,3 | 62,1 | 74,60 | 120,9 | 2,5 | 21,8 | J3 | J31 |
| 82 | 2,50 | 0 | -0,07 | 87,5 | 1,3 | -0,54 | 8,5 | 7,0 | 3,0 | 21,700 | 85,5 | 0,35 | 2,65 | 5,3 | 64,1 | 76,60 | 119,0 | 2,5 | 21,4 | J3 | J31 |
| 85 | 3,00 | 0 | -0,08 | 90,5 | 1,3 | -0,54 | 8,6 | 7,2 | 3,5 | 31,130 | 88,5 | 0,35 | 3,15 | 5,3 | 66,9 | 79,50 | 201,4 | 3,0 | 31,2 | J4 | J41 |
| 87 | 3,00 | 0 | -0,08 | 93,5 | 1,3 | -0,54 | 8,6 | 7,4 | 3,5 | 32,812 | 90,5 | 0,35 | 3,15 | 5,3 | 68,9 | 81,30 | 204,0 | 3,0 | 31,8 | J4 | J41 |
| 88 | 3,00 | 0 | -0,08 | 93,5 | 1,3 | -0,54 | 8,6 | 7,4 | 3,5 | 32,130 | 91,5 | 0,35 | 3,15 | 5,3 | 69,9 | 82,10 | 209,4 | 3,0 | 32,7 | J4 | J41 |
| 90 | 3,00 | 0 | -0,08 | 95,5 | 1,3 | -0,54 | 8,6 | 7,6 | 3,5 | 32,170 | 93,5 | 0,35 | 3,15 | 5,3 | 71,9 | 84,00 | 199,0 | 3,0 | 31,4 | J4 | J41 |
| 92 | 3,00 | 0 | -0,08 | 97,5 | 1,3 | -0,54 | 8,7 | 7,8 | 3,5 | 34,168 | 95,5 | 0,35 | 3,15 | 5,3 | 73,7 | 85,80 | 201,0 | 3,0 | 32,0 | J4 | J41 |
| 95 | 3,00 | 0 | -0,08 | 100,5 | 1,3 | -0,54 | 8,8 | 8,1 | 3,5 | 35,590 | 98,5 | 0,35 | 3,15 | 5,3 | 76,5 | 88,60 | 195,0 | 3,0 | 31,4 | J4 | J41 |
| 97 | 3,00 | 0 | -0,08 | 103,5 | 1,3 | -0,54 | 9 | 8,3 | 3,5 | 38,552 | 100,5 | 0,35 | 3,15 | 5,3 | 78,0 | 90,00 | 193,0 | 3,0 | 31,2 | J4 | J41 |
| 98 | 3,00 | 0 | -0,08 | 103,5 | 1,3 | -0,54 | 9 | 8,3 | 3,5 | 35,781 | 101,5 | 0,35 | 3,15 | 5,3 | 79,0 | 91,30 | 191,0 | 3,0 | 31,0 | J4 | J41 |
| 100 | 3,00 | 0 | -0,08 | 105,5 | 1,3 | -0,54 | 9,2 | 8,4 | 3,5 | 37,760 | 103,5 | 0,35 | 3,15 | 5,3 | 80,6 | 93,10 | 188,0 | 3,0 | 30,8 | J4 | J41 |
| 102 | 4,00 | 0 | -0,1 | 108,0 | 1,3 | -0,54 | 9,5 | 8,5 | 3,5 | 56,800 | 106,0 | 0,54 | 4,15 | 6,0 | 82,0 | 108,80 | 439,0 | 3,0 | 72,6 | J4 | J41 |
| 105 | 4,00 | 0 | -0,1 | 112,0 | 1,3 | -0,54 | 9,5 | 8,7 | 3,5 | 57,330 | 109,0 | 0,54 | 4,15 | 6,0 | 85,0 | 112,00 | 436,0 | 3,0 | 73,0 | J4 | J41 |
| 107 | 4,00 | 0 | -0,1 | 115,0 | 1,3 | -0,54 | 9,5 | 8,9 | 3,5 | 62,700 | 111,0 | 0,54 | 4,15 | 6,0 | 87,0 | 114,00 | 425,0 | 3,0 | 71,6 | J4 | J41 |
| 108 | 4,00 | 0 | -0,1 | 115,0 | 1,3 | -0,54 | 9,5 | 8,9 | 3,5 | 60,560 | 112,0 | 0,54 | 4,15 | 6,0 | 88,0 | 115,00 | 419,0 | 3,0 | 71,0 | J4 | J41 |
| 110 | 4,00 | 0 | -0,1 | 117,0 | 1,3 | -0,54 | 10,4 | 9,0 | 3,5 | 61,270 | 114,0 | 0,54 | 4,15 | 6,0 | 88,2 | 117,00 | 415,0 | 3,0 | 71,0 | J4 | J41 |
| 112 | 4,00 | 0 | -0,1 | 119,0 | 1,3 | -0,54 | 10,5 | 9,1 | 3,5 | 65,970 | 116,0 | 0,54 | 4,15 | 6,0 | 90,0 | 119,00 | 418,0 | 3,0 | 72,0 | J4 | J41 |
| 115 | 4,00 | 0 | -0,1 | 122,0 | 1,5 | -0,63 | 10,5 | 9,3 | 3,5 | 68,430 | 119,0 | 0,54 | 4,15 | 6,0 | 93,0 | 122,00 | 409,0 | 3,0 | 71,2 | J4 | J41 |
| 117 | 4,00 | 0 | -0,1 | 125,0 | 1,5 | -0,63 | 10,7 | 9,6 | 3,5 | 70,730 | 121,0 | 0,63 | 4,15 | 6,0 | 94,9 | 124,00 | 399,0 | 3,0 | 70,0 | J4 | J41 |
| 118 | 4,00 | 0 | -0,1 | 125,0 | 1,5 | -0,63 | 10,7 | 9,6 | 3,5 | 70,730 | 122,0 | 0,63 | 4,15 | 6,0 | 95,9 | 125,00 | 394,0 | 3,0 | 69,3 | J4 | J41 |
| 120 | 4,00 | 0 | -0,1 | 127,0 | 1,5 | -0,63 | 11 | 9,7 | 3,5 | 71,350 | 124,0 | 0,63 | 4,15 | 6,0 | 96,9 | 127,00 | 396,0 | 3,0 | 70,0 | J4 | J41 |
| 122 | 4,00 | 0 | -0,1 | 129,0 | 1,5 | -0,63 | 11 | 9,8 | 4,0 | 76,930 | 126,0 | 0,63 | 4,15 | 6,0 | 98,9 | 129,00 | 399,0 | 3,0 | 71,0 | J5 | J51 |
| 125 | 4,00 | 0 | -0,1 | 132,0 | 1,5 | -0,63 | 11 | 10,0 | 4,0 | 79,450 | 129,0 | 0,63 | 4,15 | 6,0 | 101,9 | 132,00 | 385,0 | 3,0 | 70,0 | J5 | J51 |
| 127 | 4,00 | 0 | -0,1 | 135,0 | 1,5 | -0,63 | 11 | 10,2 | 4,0 | 86,500 | 131,0 | 0,63 | 4,15 | 6,0 | 103,9 | 135,00 | 383,0 | 3,0 | 70,0 | J5 | J51 |
| 128 | 4,00 | 0 | -0,1 | 135,0 | 1,5 | -0,63 | 11 | 10,2 | 4,0 | 82,070 | 132,0 | 0,63 | 4,15 | 6,0 | 104,9 | 136,00 | 378,0 | 3,0 | 69,0 | J5 | J51 |
| Med. Nom. | ANILLO | RANURA | DATOS COMPLEMENTARIOS | PINZAS | |||||||||||||||||
| d1 | s | d3 | a | b | d5 | Peso Kgs. x 1000 Pzs. | d2 | m | n | d4 | FN | FR | g | FRg | Recta | Curva | |||||
| Tol. | Tol. | Tol. | |||||||||||||||||||
| + | – | max. | aprox. | H13 | min. | kN | kN | kN | |||||||||||||
| 130 | 4,00 | 0 | -0,1 | 137,0 | 1,5 | -0,63 | 11 | 10,2 | 4,0 | 83,200 | 134,0 | 0,63 | 4,15 | 6,0 | 106,9 | 138,00 | 374,0 | 3,0 | 69,0 | J5 | J51 |
| 132 | 4,00 | 0 | -0,1 | 139,0 | 1,5 | -0,63 | 11 | 10,3 | 4,0 | 91,700 | 136,0 | 0,63 | 4,15 | 6,0 | 108,9 | 140,00 | 366,0 | 3,0 | 68,0 | J5 | J51 |
| 135 | 4,00 | 0 | -0,1 | 142,0 | 1,5 | -0,63 | 11,2 | 10,5 | 4,0 | 88,330 | 139,0 | 0,63 | 4,15 | 6,0 | 111,5 | 143,00 | 358,0 | 3,0 | 67,0 | J5 | J51 |
| 137 | 4,00 | 0 | -0,1 | 145,0 | 1,5 | -0,63 | 11,2 | 10,6 | 4,0 | 88,760 | 141,0 | 0,63 | 4,15 | 6,0 | 113,5 | 145,00 | 356,0 | 3,0 | 67,0 | J5 | J51 |
| 138 | 4,00 | 0 | -0,1 | 145,0 | 1,5 | -0,63 | 11,2 | 10,6 | 4,0 | 88,760 | 142,0 | 0,63 | 4,15 | 6,0 | 114,5 | 146,00 | 352,0 | 3,0 | 66,5 | J5 | J51 |
| 140 | 4,00 | 0 | -0,1 | 147,0 | 1,5 | -0,63 | 11,2 | 10,7 | 4,0 | 91,390 | 144,0 | 0,63 | 4,15 | 6,0 | 116,5 | 148,00 | 350,0 | 3,0 | 66,5 | J5 | J51 |
| 142 | 4,00 | 0 | -0,1 | 149,0 | 1,5 | -0,63 | 11,3 | 10,8 | 4,0 | 91,390 | 146,0 | 0,63 | 4,15 | 6,0 | 118,0 | 150,00 | 342,0 | 3,0 | 65,5 | J5 | J51 |
| 145 | 4,00 | 0 | -0,1 | 152,0 | 1,5 | -0,63 | 11,4 | 10,9 | 4,0 | 94,980 | 149,0 | 0,63 | 4,15 | 6,0 | 121,0 | 153,00 | 336,0 | 3,0 | 65,0 | J5 | J51 |
| 147 | 4,00 | 0 | -0,1 | 155,0 | 1,5 | -0,63 | 11,8 | 11,1 | 4,0 | 112,100 | 151,0 | 0,63 | 4,15 | 7,0 | 122,0 | 156,00 | 336,0 | 3,0 | 65,0 | J5 | J51 |
| 148 | 4,00 | 0 | -0,1 | 155,0 | 1,5 | -0,63 | 11,8 | 11,1 | 4,0 | 112,100 | 152,0 | 0,63 | 4,15 | 7,0 | 123,0 | 157,00 | 331,0 | 3,0 | 64,5 | J5 | J51 |
| 150 | 4,00 | 0 | -0,1 | 158,0 | 1,5 | -0,63 | 12 | 11,2 | 4,0 | 100,350 | 155,0 | 0,63 | 4,15 | 7,5 | 124,8 | 191,00 | 326,0 | 3,0 | 64,0 | J5 | J51 |
| 155 | 4,00 | 0 | -0,1 | 164,0 | 1,5 | -0,63 | 12 | 11,4 | 4,0 | 104,160 | 160,0 | 0,63 | 4,15 | 7,5 | 129,8 | 206,00 | 324,0 | 3,5 | 55,0 | J5 | J51 |
| 160 | 4,00 | 0 | -0,1 | 169,0 | 1,5 | -0,63 | 13 | 11,6 | 4,0 | 125,350 | 165,0 | 0,63 | 4,15 | 7,5 | 132,7 | 212,00 | 321,0 | 3,5 | 54,4 | J5 | J51 |
| 165 | 4,00 | 0 | -0,1 | 174,5 | 1,5 | -0,63 | 13 | 11,8 | 4,0 | 138,000 | 170,0 | 0,63 | 4,15 | 7,5 | 137,7 | 219,00 | 319,0 | 3,5 | 54,0 | J5 | J51 |
| 170 | 4,00 | 0 | -0,1 | 179,5 | 1,5 | -0,63 | 13,5 | 12,2 | 4,0 | 139,680 | 175,0 | 0,63 | 4,15 | 7,5 | 141,6 | 225,00 | 349,0 | 3,5 | 59,0 | J5 | J51 |
| 175 | 4,00 | 0 | -0,1 | 184,5 | 1,7 | -0,72 | 13,5 | 12,7 | 4,0 | 154,800 | 180,0 | 0,63 | 4,15 | 7,5 | 146,6 | 232,00 | 351,0 | 3,5 | 59,0 | J5 | J51 |
| 180 | 4,00 | 0 | -0,1 | 189,5 | 1,7 | -0,72 | 14,2 | 13,2 | 4,0 | 161,540 | 185,0 | 0,72 | 4,15 | 7,5 | 150,2 | 238,00 | 347,0 | 3,5 | 58,5 | J5 | J51 |
| 185 | 4,00 | 0 | -0,1 | 194,5 | 1,7 | -0,72 | 14,2 | 13,7 | 4,0 | 171,200 | 190,0 | 0,72 | 4,15 | 7,5 | 155,2 | 245,00 | 349,0 | 3,5 | 59,0 | J5 | J51 |
| 190 | 4,00 | 0 | -0,1 | 199,5 | 1,7 | -0,72 | 14,2 | 13,8 | 4,0 | 175,000 | 195,0 | 0,72 | 4,15 | 7,5 | 160,2 | 251,00 | 340,0 | 3,5 | 57,5 | J5 | J51 |
| 195 | 4,00 | 0 | -0,1 | 204,5 | 1,7 | -0,72 | 14,2 | 13,8 | 4,0 | 184,900 | 200,0 | 0,72 | 4,15 | 7,5 | 165,2 | 258,00 | 330,0 | 3,5 | 55,5 | J5 | J51 |
| 200 | 4,00 | 0 | -0,1 | 209,5 | 1,7 | -0,72 | 14,2 | 14,0 | 4,0 | 187,940 | 205,0 | 0,72 | 4,15 | 7,5 | 170,2 | 265,00 | 325,0 | 3,5 | 55,0 | J5 | J51 |
| 205 | 5,00 | 0 | -0,12 | 217,0 | 1,7 | -0,72 | 14,2 | 14,0 | 4,0 | 273,300 | 211,0 | 0,72 | 5,15 | 9,0 | 175,2 | 326,00 | 616,0 | 4,0 | 91,5 | J5 | J51 |
| 210 | 5,00 | 0 | -0,12 | 222,0 | 1,7 | -0,72 | 14,2 | 14,0 | 4,0 | 278,770 | 216,0 | 0,72 | 5,15 | 9,0 | 180,2 | 333,00 | 601,0 | 4,0 | 89,5 | J5 | J51 |
| 215 | 5,00 | 0 | -0,12 | 227,0 | 1,7 | -0,72 | 14,2 | 14,0 | 4,0 | 288,450 | 221,0 | 0,72 | 5,15 | 9,0 | 185,2 | 341,00 | 586,0 | 4,0 | 87,0 | J5 | J51 |
| 220 | 5,00 | 0 | -0,12 | 232,0 | 1,7 | -0,72 | 14,2 | 14,0 | 4,0 | 297,500 | 226,0 | 0,72 | 5,15 | 9,0 | 190,2 | 349,00 | 574,0 | 4,0 | 85,0 | J5 | J51 |
| 225 | 5,00 | 0 | -0,12 | 237,0 | 1,7 | -0,72 | 14,2 | 14,0 | 4,0 | 303,270 | 231,0 | 0,72 | 5,15 | 9,0 | 195,2 | 357,00 | 560,0 | 4,0 | 83,0 | J5 | J51 |
| 230 | 5,00 | 0 | -0,12 | 242,0 | 1,7 | -0,72 | 14,2 | 14,0 | 4,0 | 309,720 | 236,0 | 0,72 | 5,15 | 9,0 | 200,2 | 365,00 | 549,0 | 4,0 | 81,0 | J5 | J51 |
| 235 | 5,00 | 0 | -0,12 | 247,0 | 2 | -0,81 | 14,2 | 14,0 | 4,0 | 319,310 | 241,0 | 0,72 | 5,15 | 9,0 | 205,2 | 373,00 | 536,0 | 4,0 | 79,5 | J5 | J51 |
| 240 | 5,00 | 0 | -0,12 | 252,0 | 2 | -0,81 | 14,2 | 14,0 | 4,0 | 321,800 | 246,0 | 0,72 | 5,15 | 9,0 | 210,2 | 380,00 | 525,0 | 4,0 | 77,5 | J5 | J51 |
| 245 | 5,00 | 0 | -0,12 | 257,0 | 2 | -0,81 | 14,2 | 14,0 | 4,0 | 340,000 | 251,0 | 0,81 | 5,15 | 9,0 | 215,2 | 389,00 | 514,0 | 4,0 | 76,5 | J5 | J51 |
| 250 | 5,00 | 0 | -0,12 | 262,0 | 2 | -0,81 | 14,2 | 14,0 | 4,0 | 337,680 | 256,0 | 0,81 | 5,15 | 9,0 | 220,2 | 396,00 | 504,0 | 4,0 | 75,0 | J5 | J51 |
| 255 | 5,00 | 0 | -0,12 | 270,0 | 2 | -0,81 | 16,2 | 16,0 | 5,0 | 390,670 | 263,0 | 0,81 | 5,15 | 12,0 | 225,2 | 541,00 | 549,0 | 4,0 | 81,5 | J5 | J51 |
| 260 | 5,00 | 0 | -0,12 | 275,0 | 2 | -0,81 | 16,2 | 16,0 | 5,0 | 397,250 | 268,0 | 0,81 | 5,15 | 12,0 | 226,0 | 553,00 | 538,0 | 4,0 | 80,0 | J5 | J51 |
| 265 | 5,00 | 0 | -0,12 | 280,0 | 2 | -0,81 | 16,2 | 16,0 | 5,0 | 405,090 | 273,0 | 0,81 | 5,15 | 12,0 | 231,0 | 563,00 | 528,0 | 4,0 | 78,5 | J5 | J51 |
| 270 | 5,00 | 0 | -0,12 | 285,0 | 2 | -0,81 | 16,2 | 16,0 | 5,0 | 415,780 | 278,0 | 0,81 | 5,15 | 12,0 | 236,0 | 573,00 | 518,0 | 4,0 | 77,0 | J5 | J51 |
| 275 | 5,00 | 0 | -0,12 | 290,0 | 2 | -0,81 | 16,2 | 16,0 | 5,0 | 422,600 | 283,0 | 0,81 | 5,15 | 12,0 | 241,0 | 585,00 | 509,0 | 4,0 | 75,5 | J5 | J51 |
| 280 | 5,00 | 0 | -0,12 | 295,0 | 2 | -0,81 | 16,2 | 16,0 | 5,0 | 431,430 | 288,0 | 0,81 | 5,15 | 12,0 | 246,0 | 593,00 | 499,0 | 4,0 | 74,0 | J5 | J51 |
| 285 | 5,00 | 0 | -0,12 | 300,0 | 2 | -0,81 | 16,2 | 16,0 | 5,0 | 434,000 | 293,0 | 0,81 | 5,15 | 12,0 | 251,0 | 605,00 | 491,0 | 4,0 | 73,0 | J5 | J51 |
| 290 | 5,00 | 0 | -0,12 | 305,0 | 2 | -0,81 | 16,2 | 16,0 | 5,0 | 437,260 | 298,0 | 0,81 | 5,15 | 12,0 | 256,0 | 615,00 | 482,0 | 4,0 | 71,5 | J5 | J51 |
| 295 | 5,00 | 0 | -0,12 | 310,0 | 2 | -0,81 | 16,2 | 16,0 | 5,0 | 449,900 | 303,0 | 0,81 | 5,15 | 12,0 | 261,0 | 625,00 | 474,0 | 4,0 | 70,5 | J5 | J51 |
| 300 | 5,00 | 0 | -0,12 | 315,0 | 2 | -0,81 | 16,2 | 16,0 | 5,0 | 458,500 | 308,0 | 0,81 | 5,15 | 12,0 | 266,0 | 636,00 | 466,0 | 4,0 | 69,0 | J5 | J51 |
DIMENSIONES EN MM.
- MATERIAL: Acero para resortes (SAE 1070, C67, C75)
- DUREZA: HRC 47-54 (d1 4 a 48)
- DUREZA: HRC 44-51 (d1 50 a 200)
- DUREZA: HRC 40-47 (d1 205 a 300)
- Disponibles en acero inoxidable: AISI 316L (d1 4 a 33) y AISI 301 (d1 34 a 100)
- Anillos DIN 472 de mayor espesor: Consultar
