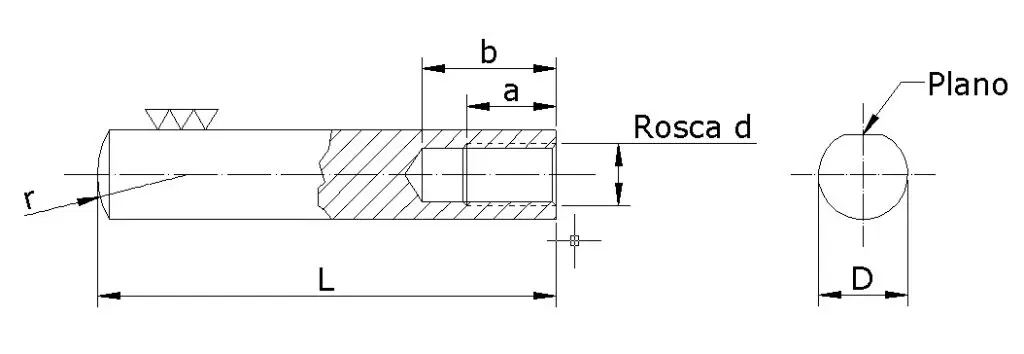

Perno de Posición con Rosca Interior (Extractor) DIN 7979


Diámetro Nominal	D	6	8	10	12	16	20	25
Rosca Nominal	d	M4	M5	M6	M8	M8	M10	M16
Radio	r	6	8	10	12	16	20	25
Rosca Util	a	6	8	10	12	16	20	25
Agujero de Rosca (Máx.)	b	10	12	15	17	22	26	32
Tolerancia Máx.	m6	+0.018	+0.018	+0.018	+0.022	+0.022	+0.026	+0.034
Tolerancia Mín.	m6	+0.005	+0.005	+0.005	+0.005	+0.005	+0.006	+0.007
		6	8	10	12	16	20	25
Largo	16
	20
	24
	28
	30
	32
	36
	40
	45
	50
	55
	60
	70
	80
	90
	100
	120

DIMENSIONES EN MM.

Material: Acero de tenor medio de carbono.
Terminación: Carbonitrurado y rectificado.
Dureza: HRC 60 – 62
