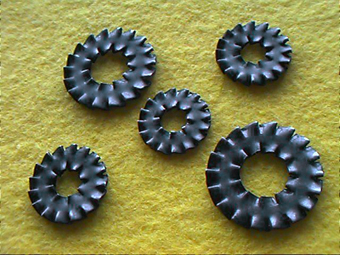

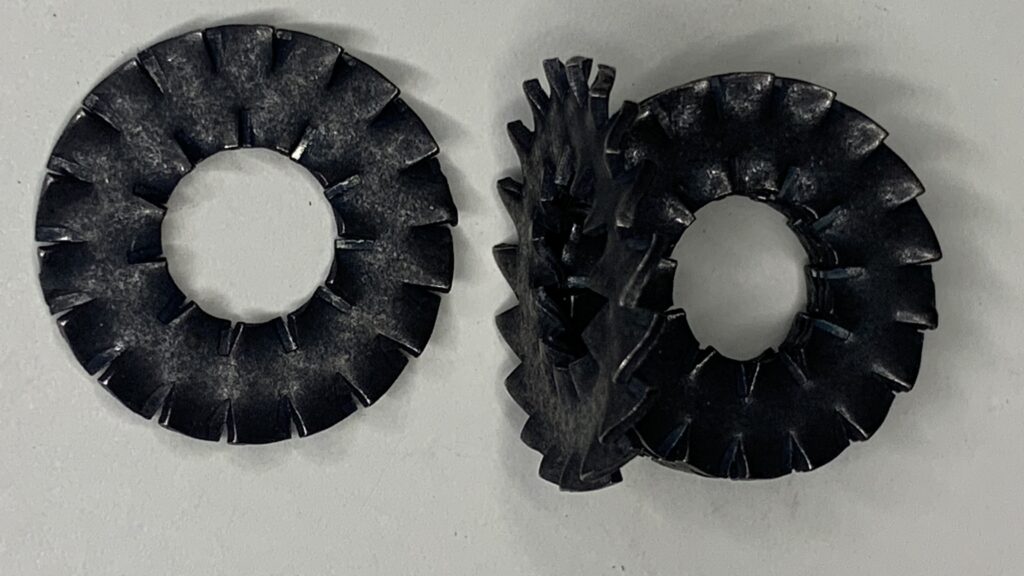

ARANDELA ESTRELLA DOBLE DENTADO

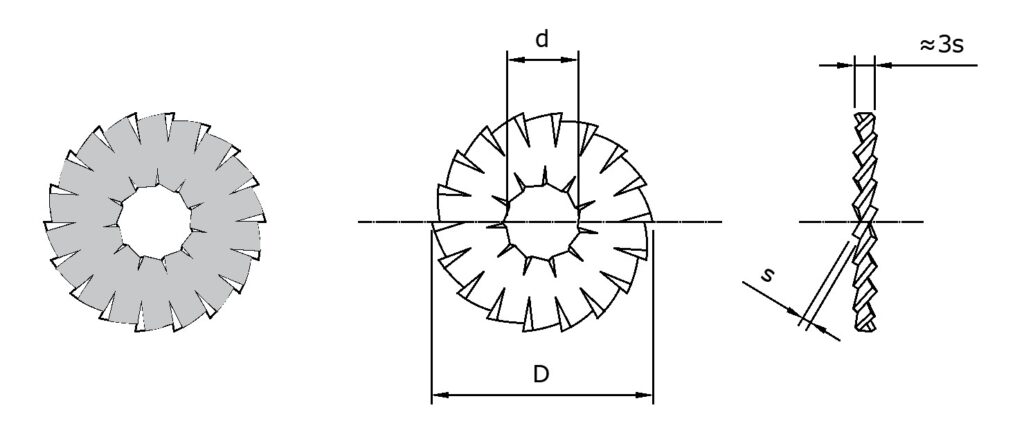

Diametro Nominal	DIMENSIONES DE LA ARANDELA						Peso (Kg. x 1000 Pzs.)
	d	D	S		N° Dientes
	H14	h16			Interno	Externo
3	3,2	12	0,5	±0,025	7	12	0,376
4	4,3	15	0,7	±0,030	7	14	0,848
4	4,3	18	0,8	±0,030	8	16	1,451
5	5,3	15	0,8	±0,030	7	14	0,906
5	5,3	18	0,8	±0,030	8	16	1,385
5	5,5	20	1	±0,030	8	16	2,160
6	6,5	18	0,8	±0,030	8	16	1,306
6	6,5	20	1	±0,030	8	16	2,073
6	6,5	22	1	±0,030	8	16	2,564
8	8,5	22	1	±0,030	9	16	2,379
8	8,5	26	1	±0,030	9	18	3,640
10	10,5	26	1	±0,030	11	18	3,319
10	10,5	30	1,2	±0,035	11	18	5,520
12	12,5	30	1,2	±0,035	11	18	5,160
12	12,5	32	1,2	±0,035	12	20	6,211
13 – 1/2″	13,2	32	1,2	±0,035	12	20	6,020
14	14,5	32	1,4	±0,035	12	20	6,683
14	14,5	35	1,4	±0,035	12	20	8,370
16	16,5	35	1,4	±0,035	13	20	7,780

DIMENSIONES EN MM.
