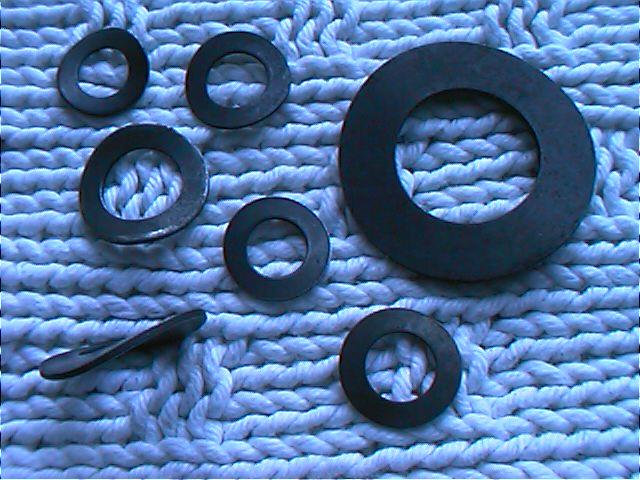

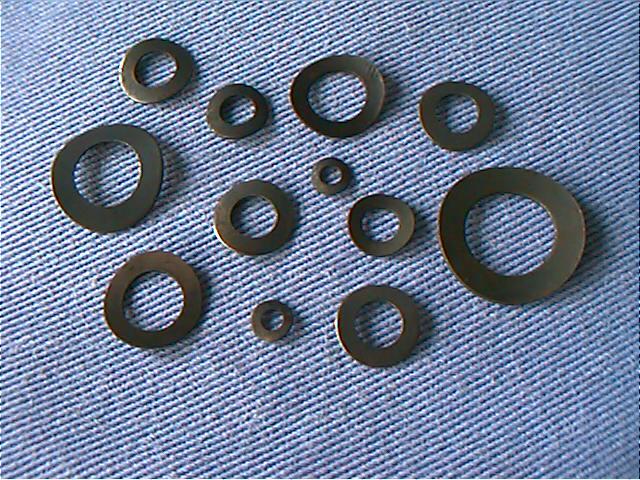

Arandela de Muelle DIN 137

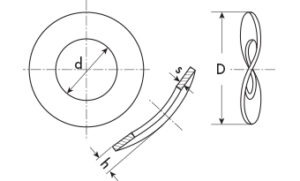

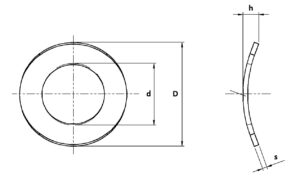

Med. Nom.	FORMA A						FORMA B						Peso (7.85 kg/dm3) Kg/1000 Pzas.		Med. Tornillos
	d	D	h		s		d	D	h		s
	H14	j16	mín.	máx.	med.	Toler.	H14	j16	mín.	máx.	med.	Toler.	Forma A	Forma B
2	2,2	4,5	0,5	1	0,3	±0,03							0,028		2
2,3	2,5	5	0,5	1	0,3								0,035		2,3
2,6	2,8	5,5	0,55	1,1	0,3								0,041		2,5
3	3,2	6	0,65	1,3	0,4	±0,05	3,2	8	0,8	1,6	0,5	±0,05	0,063	0,166	3
3,5	3,7	7	0,7	1,4	0,4		3,7	8	0,9	1,8	0,5		0,088	0,154	3,5
4	4,3	8	0,8	1,6	0,5		4,3	9	1	2	0,5		0,140	0,193	4
5	5,3	10	0,9	1,8	0,5		5,3	11	1,1	2,2	0,5		0,222	0,266	5
6	6,4	11	1,1	2,2	0,5		6,4	12	1,3	2,6	0,5		0,247	0,318	6
7	7,4	12	1,2	2,4	0,5		7,4	14	1,5	3	0,8	±0,06	0,265	0,800	7
8	8,4	15	1,7	3,4	0,5		8,4	15	1,5	3	0,8		0,476	0,760	8
10	10,5	18	2	4	0,8	±0,06	10,5	21	2,1	4,2	1	±0,07	1,050	2,040	10
12							13	24	2,5	5	1,2			3,100	12
14							15	28	3	6	1,6	±0,08		5,500	14
16							17	30	3,2	6,4	1,6			6,000	16
18							19	34	3,3	6,6	1,6			7,800	18
20							21	36	3,7	7,4	1,6			8,430	20
22							23	40	3,9	7,8	1,8	±0,1		11,900	22
24							25	44	4,1	8,2	1,8			14,500	24
27							28	50	4,7	9,4	2			21,100	27
30							31	56	5	10	2,2			29,500	30
